一、系统概述
1、系统简介
RFID是一种通信技术,可通过无线电信号识别特定目标并读写相关数据,而无需识别系统与 特定目标之间建立机械或光学接触。因此,RFID是一种非接触式自动识别技术,可以快速读写、长期跟踪管理,因而在智能识别领域受到广泛青睐。同 时,随着物联网技术在我国的快速发展,作为物联网支撑技术的RFID技术被认为是有发展前途的信息技术之一。未来几年中,将有更多的产品中会被 植人RFID标签,RFID技术的应用将会是相当的广泛。
定位服务是非常受到人们青睐和重视的一项技术。目前,人们比较熟知的定位服务是GPS(全球定位系统),还有我们的国家的北斗定位系统;而越来越多的其它无线网络技术也开始进入定 位服务这一领域,例如GSM手机定位、Wi-Fi定位、RFID定位、ZigBee定位、蓝牙定位等。而RFID技术在物联网的广泛使用,使得在室内,和其他特定区域的定位 上,RFID定位已经具有很大的优势。
融洽RFID智能定位系统,是一种区域性的定位系统,就是利用高频2.4G和低频125K的RFID技术,对人和物的自动识别和区域性定位,实现对人和物的管理,如:人员考勤、人员和物品查找、人员和物品的区域限定、人员统计、视频联动、历史轨迹查询、重点区域管理等等。
2、定位设备组成
- RFID-2.4GHz定位基站(也叫阅读器、定位AP)
定位基站分单频、双频两种,单频基站频率为2.4G,双频基站频率为,2.4G和125K,定位基站主要是负责数据采集标签发出的信号,并上传到定位服务器,安装在定位区域内。
定位标签为2.4G加125K有源RFID电子标签,定位标签定时向外发送2.4G信号,和接收125K激活信号,定位标签分人员定位标签和物品定位标签两种。标签内置电池,电池可更换,因为标签的功耗较低,所以人员标签的一块电池,正常情况下能用一年以上。人员标签有腕带式和卡片式,卡片式上可定制功能按键。可用于求且呼叫或位置上报功能。
也叫手持终端,能接收定位标签发出的无线信号,并在自身屏幕是显示出配带标签的人员简单信息。
激活天线通过二芯屏蔽线与双频基站相连接,激活天线主要安装在出入口区域,辅助进出判断和定位,激活天线分为地感式天线和棒状天线两种。
3、定位系统软件组成
本RFID智能定位系统采用云计算技术,通过云计算的设计可以把大量的数据处理工作通过多台服务器共同来完成,避免了单台服务器处理所有的数据带来的运算压力,定位系统软件由四个部分组成。
- 系统核心程序:主要是负责数据的管理和接收数据采集端发送过来的数据,并对采集端送来的数据进行比对、查询、统计等等。
- 信息采集程序:主要负责采集定位标签的数据,并对标签进行定位计算。
- 展示端程序:负责地图显示,人员位置显示,告警输出等等。
- 后台管理:负责对设备管理,人员与物品跟标签的关联,人员、物品的档案管理,定位区域管理,以及各种查询统计等等。

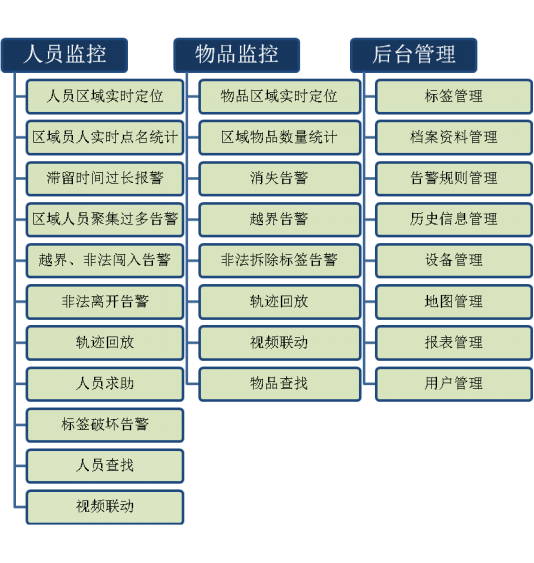

二、产品功能

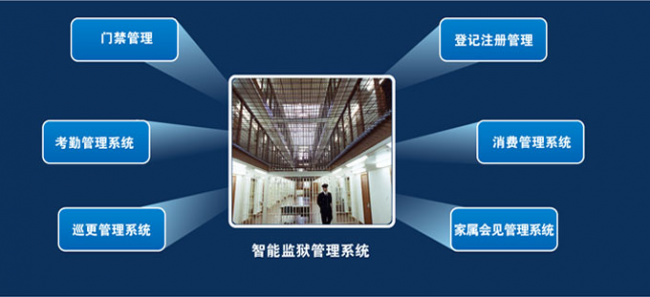

三、典型行业
